一)结构简介:

Z30100x31、Z30125x40为重型全液压摇臂钻床，整体刚性强、结构稳定，主要由底座、立柱、摇臂、主轴箱、液压系统、冷却润滑系统、电气控制系统六大部分组成:底座与工作台:整体铸钢件，承重能力强，用于安装工件和支撑整机，保证加工时的稳定性。立柱:分内、外立柱，外立柱可绕内立柱360°回转，采用液压夹紧，刚性可靠。摇臂:可沿外立柱上下升降，并随外立柱回转，摇臂自身同样采用液压锁紧，定位牢固。主轴箱:集成主轴、变速机构、进给机构与操作手柄，可在摇臂导轨上水平移动，实现不同工位加工;主轴采用莫氏6号锥孔，传动扭矩大。

液压系统:实现主轴变速、进给变速、摇臂升降夹紧、立柱夹紧、主轴箱夹紧等动作，操作轻便省力。电气与冷却润滑:配备独立冷却泵，配合切削液冷却刀具与工件;电气系统支持正反转、空档、点动、自动进给等控制。

二)功能简介:

核心加工功能:1)可对钢、铸铁等大型工件进行钻孔、扩孔、锪孔、铰孔、镗孔;2)具备攻丝、套丝功能适配大规格螺纹加工;3)可进行端面锪平、倒角等辅助加工。三)操作与使用特点:

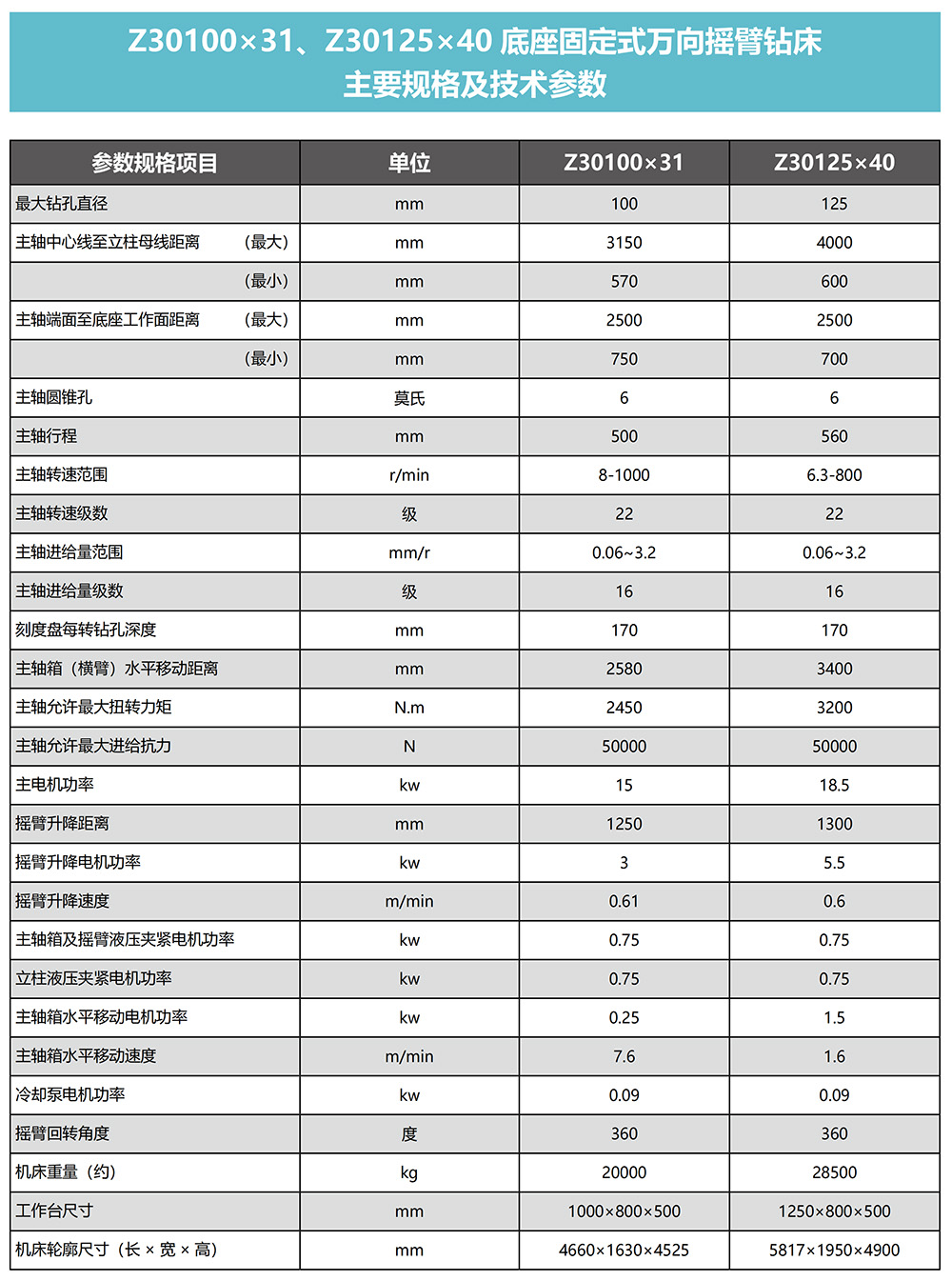

1)加工范围大:最大钻孔直径(100mm，主轴中心跨距最大3150mm，适合大型、重型工件加工;2)全液压操控:变速、夹紧、进给均为液压驱动，操作轻松，适合重切削;3)定位灵活:主轴箱水平移动+摇臂升降+立柱360°回转，可实现工件多方位、多角度加工;4)安全可靠:具备过载保护、夹紧互锁，适合批量及单件重型零件生产，广泛用于机械制造、能源、钢结构、矿山设备等行业。
